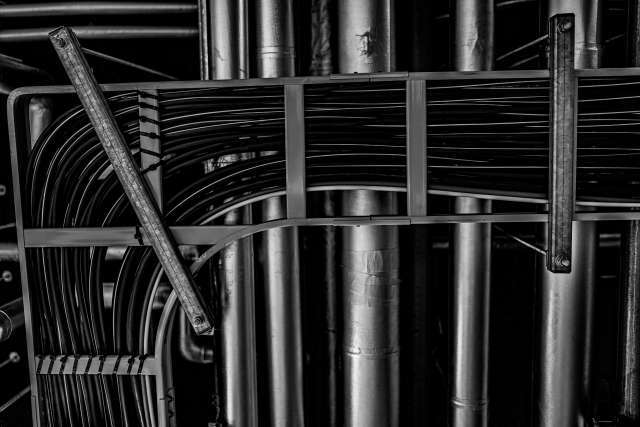

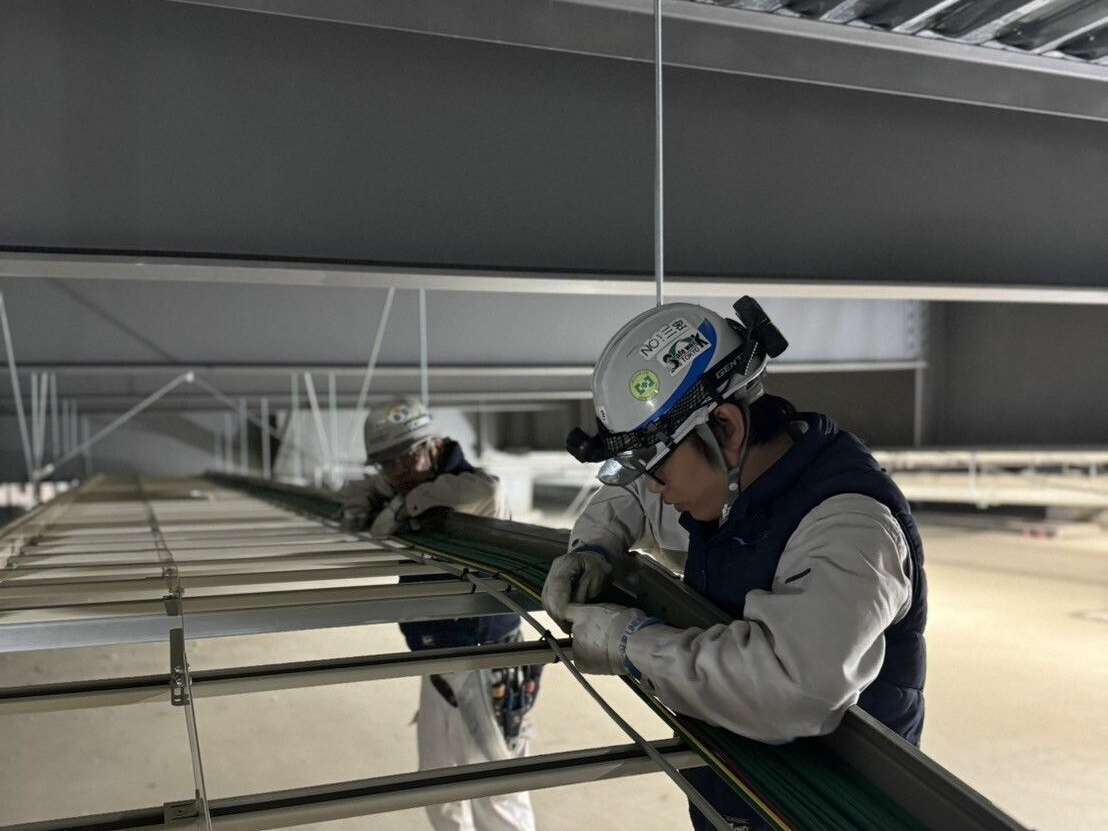

■ワイヤリングダクトとは？
ワイヤリングダクトは、工場やビルの天井・壁に設置される、金属製の配線専用ルートです。電気工事の現場では「金属ダクト」と呼ばれることが一般的で、大量の電線を一箇所にまとめて安全に運ぶために欠かせない設備です。
・電線を守る鋼板製の本体
電気設備の心臓部であるケーブルは、そのままでは衝撃に弱く、外部からのダメージを受けやすい状態です。ワイヤリングダクトは、1.2mm以上の厚みがある頑丈な鋼板で作られており、大切な電線を物理的な破損から守るガード（防具）のような役割を果たします。これにより、人の出入りが多い場所や重機が動く工場内でも、断線などのトラブルを防ぎ、安心して電気を使い続けることができます。
・配線の追加や点検が容易
ダクトの上面には取り外しが可能な「ふた」が付いており、必要に応じて内部を露出させることができます。これにより、将来的に電気機器を増やして配線を追加したいときや、不具合がないか定期的な点検（チェック）を行う際の手間が大幅に軽減されます。配線を直接壁に固定する場合と違い、一度設置してしまえば配線ルートを壊すことなく柔軟な対応ができる点が、施工における大きなメリットとなります。
・現場に合わせた自由な加工
現場の状況に合わせて、長さをカットしたり、接続用のパーツを組み合わせてL字型に曲げたりする加工が可能です。フランジなどの付属品を使い分けることで、複雑な形状の建物内でも隙間なく配線を施設（設置）できます。また、表面に塗装が施されたものや、サビに強い素材の製品もあり、建物の寿命や用途に合わせて最適なものを選定できるのもプロの現場で重宝される理由です。
■金属ダクト工事
金属ダクトは、工場やビルで多くの電線をまとめて保護する金属製の箱状の設備です。安全な電気工事には、技術基準に基づいた正しい施工が欠かせません。現場で迷わないための具体的なルールを解説します。
・支持点と占有率のルール
ダクト内部の断面積に対し、中に通す電線の太さの合計は20パーセント以内に納める必要があります。これは、電線から出る熱を効率よく逃がし、火災を防ぐための大切なポイントです。また、ダクト本体をボルトなどで固定する支持点の間隔は、水平な場所では3メートル以下に設置するルールがあります。
・金属線ぴとの使い分け
幅が5センチメートルを超えるものが金属ダクトに分類されます。細い配線を数本まとめるだけならメタルモールなどの「線ぴ（せんぴ）」を使いますが、太い幹線や多数のケーブルを一度に収容する用途には、より頑丈な金属ダクトが必要です。設置する電線の量や建物の規模に合わせて、適切な種類を選定しましょう。
・内部接続と保護の基準
ダクトの内部では、電線同士を接続してはいけないという決まりがあります。これは、後から点検を行いやすくし、接続部分からの事故を防ぐためです。また、ダクトの端の部分では電線の被覆が傷つかないよう、専用の付属品を使って保護します。基本的には乾燥した場所に施設し、安全性を確保することが重要です。

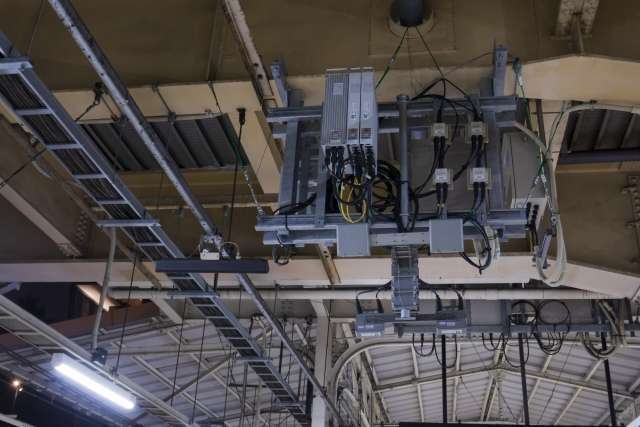

■金属ダクトとラックの違い
金属ダクトとケーブルラックは、どちらも大量の電線を支えるために欠かせない設備ですが、その仕組みや得意な使い方は大きく異なります。工事の現場では、建物の種類や設置する環境に合わせて、どちらを使うのが最適かを判断しなければなりません。
一番の違いは、電線が外から見えるかどうかです。金属ダクトは鋼板で作られた箱の中にケーブルを完全に収納するため、ホコリや衝撃から電線を守る保護性能（ガードする力）が非常に高いのがメリットです。見た目もスッキリするため、人目に触れる場所での施工にも適しています。一方、ケーブルラックは梯子のような形をしており、電線を載せて固定する仕組みです。電線が露出しているため、熱がこもりにくく、後から配線を追加したり入れ替えたりするメンテナンス（手入れ）がしやすいという利点があります。
選定の基準としては、安全性を最優先する場所や、配線を隠したい場合は金属ダクトを選びます。反対に、コストを抑えつつ重い幹線を長距離にわたって配線する大規模な工場や地下駐車場などではケーブルラックがよく使われます。また、設置スペースの広さや、将来的に電気設備を増やす可能性があるかどうかといった点も、選ぶ際の大切な基準となります。現場の状況に合わせて、ワイヤリングダクトかラックか、最適な種類を正しく選定しましょう。
■支持方法と屋外施工の注意点
金属ダクトを安全に使い続けるためには、設置する場所の環境に合わせた工夫が必要です。特に、重い電線を支えるための固定方法や、雨風にさらされる場所での対策は、設備の寿命を大きく左右します。ここでは、現場で失敗しないための支持方法と、屋外施工における重要なチェック項目について解説します。

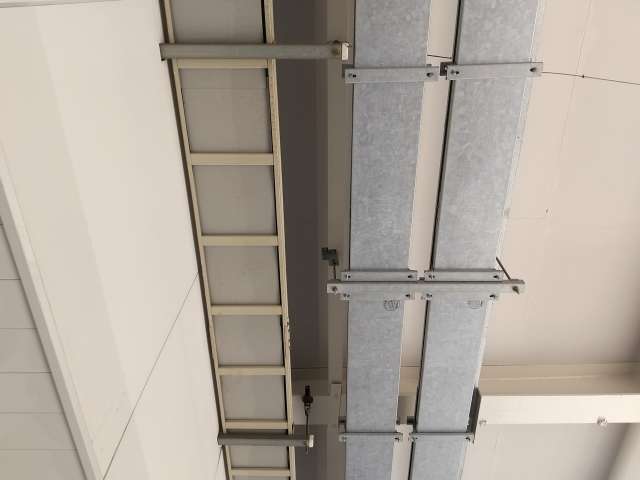

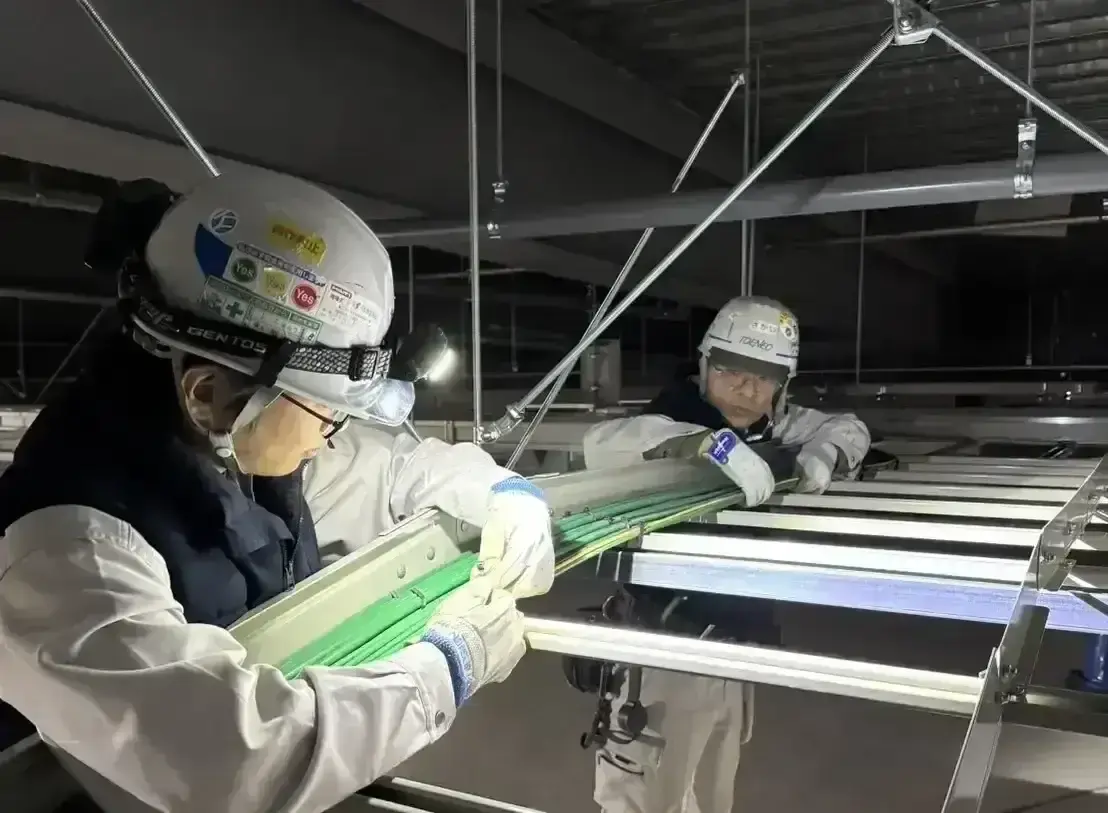

・ワイヤリングダクトの支持間隔
ダクトを設置する際は、電線の重みで本体が曲がったり外れたりしないよう、決まった間隔で支える必要があります。水平に設置する場合は3メートル以内、垂直（上下方向）に立てる場合は6メートル以内ごとに固定具を取り付けるのが基本のルールです。ボルトや専用の支持金具を使い、本体をしっかりと建物側に固定します。特に曲がり角や分岐点などは負荷がかかりやすいため、基準の数値にゆとりを持って補強を行うと、より丈夫で安全な配線ルートになります。

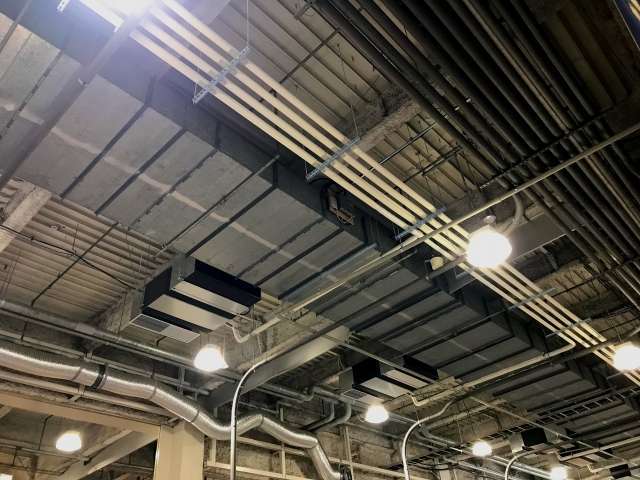

・屋外や塩害環境での設置条件
金属ダクトは原則として「乾燥した場所」への施設が推奨されていますが、仕様によっては屋外でも使用可能です。ただし、雨水が内部に侵入しないよう、ふたの形状が防水対応になっている製品や、サビに強い材質（素材）を選ぶ必要があります。例えば、海に近い工場などの塩害環境では、通常の鋼板に塗装を施したものよりも、溶融亜鉛めっき（ドブめっき）加工されたものや、ステンレス製のダクトが選定されます。設置場所の環境を事前に設計段階で確認し、最適な製品を選ぶことが、長く安全に設備を使うためのポイントです。
■ まとめ
ワイヤリングダクトは、大量の電線やケーブルを衝撃から守り、建物の電気インフラを支える重要な設備です。施工には、ダクト内部の断面積に対して電線を20パーセント以下に収めるルールや、支持点の間隔を3メートル以内にする基準など、安全を守るための細かな決まりがあります。これらを正しく守ることが、火災などの事故を防ぐことにつながります。
ケーブルラックや金属線ぴとの違いを正しく理解し、工場の規模や屋外などの設置環境に合わせて、最適な材質やサイズの製品を選定しましょう。設計や見積もりの際は、主要メーカーのカタログを活用して仕様を再確認することが大切です。正しい知識に基づいた確実な施工で、安全性の高い電気設備を実現しましょう。
