皆さんこんにちは。
神奈川県横須賀市を拠点に、ビルや工場など多種多様な施設で施工から管理まで一貫した電気工事を手掛けております株式会社 大志電工です。
電気工事の現場で作業する際に、「電線とケーブルって具体的に何が違うのだろう」「VVFはどう使い分ければいいのか」など、疑問や不安を抱えている人もいるでしょう。
どちらも電気を通すための身近な資材ですが、実は一番外側の「皮」の構造を理解するだけで、用途や安全な使い分けがはっきりと分かるようになります。
この記事では、これから知識を深めたい方に向けて、電線とケーブルの明確な違いから、現場でよく使われる種類の見分け方、そして正しい選び方までを分かりやすく解説します。
現場で活躍したい電気工事士の見習いの方や転職希望者はもちろん、基礎知識を学びたい未経験者にもわかりやすく解説するので、ぜひ参考にしてみてください。
■一番の違いは皮の枚数
電気工事の現場でよく耳にする「電線」と「ケーブル」。どちらも電気を通すための製品ですが、実は構造に明確な違いがあります。間違った使い方をすると感電や火災の原因にもなるため、まずは基本的な構造の違いを理解しておきましょう。
・絶縁電線とケーブルの違い
一番大きな違いは、「皮（被覆）」が何重になっているかという点です。電気を通す金属の芯（導体）を、ビニルなど電気を通さない素材（絶縁体）で1回だけ包んだものを「絶縁電線」と呼びます。

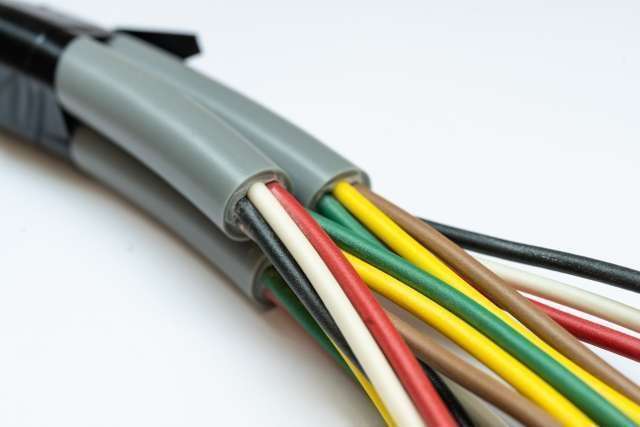

一方、この絶縁電線をさらに一番外側の皮（シース）で包み込み、保護を2重以上にしたものが「ケーブル」です。
例えるなら、絶縁電線がシャツ1枚の状態だとすれば、ケーブルはシャツの上に丈夫なジャケットを着て、外部の衝撃や水分から安全に身を守っている状態と言えます。
・電線と配線の違い
現場の作業で迷いやすいのが「電線」と「配線」という言葉の違いです。電線は、銅線などの材料で作られた資材そのものを指す言葉です。
対して配線は、電線を使って住宅のコンセントや照明などの電気設備を繋ぐ「作業」や、繋がれて完成した電気の「回路」のことを意味します。
つまり、ホームセンターに並んでいる材料そのものが電線であり、それを電気工事士が設置して、電気信号や電力が正しく流れるようにした結果が配線という役割になります。
■現場で役立つ種類一覧
現場には無数の電線やケーブルが存在し、用途に合わせて正しく選定する必要があります。ここでは、電気工事の基本となる代表的な種類と、その見分け方について解説します。
・電線の種類の見分け方
電線やケーブルの表面には、その製品の性能や材質を示すアルファベットの「記号」が印刷されています。この記号を読み解くことが、現場での一番確実な見分け方です。例えば「V」はビニル、「C」は架橋ポリエチレンという絶縁体の素材を表しています。
これらの記号の意味を理解することで、熱に耐える耐熱性があるか、屋外の紫外線に強い耐候性があるかなど、その資材の特性や安全性をすぐに判断できるようになります。
・電線の種類一覧
電線の中で最も一般的に使われるのが「IV線（屋内配線用ビニル絶縁電線）」です。銅線などの導体をビニルで覆っただけのシンプルな構造で、住宅のコンセントや照明の回路など、屋内の電気設備に広く使われます。
しかし、一番外側の保護カバーであるシースを持たないため、傷がつきやすいという弱点があります。そのため、むき出しのまま設置することは避け、必ず壁の中の配管（電線を通すための管）に収めて外部から保護するというルールが定められています。
・電線ケーブルの種類
ケーブルには様々な種類がありますが、代表的なものが「CVケーブル」です。架橋ポリエチレンという優れた絶縁体とビニルシースを組み合わせた構造で、工場や大型の建物など、高い電圧や大きな電流が必要な電力用として活躍します。
これとは別に、パソコンのインターネット接続でおなじみのLANケーブルや電話線といった「通信ケーブル」も存在します。こちらは電力を送るのではなく、情報を電気信号として伝送する役割を持っています。
■現場で大活躍のVVF
住宅の電気工事において、最も頻繁に目にするのが「VVF（ブイブイエフ）ケーブル」です。コンセントやスイッチの配線には欠かせない存在で、その扱いやすさから現場では「Fケーブル」や単に「エフ」とも呼ばれます。
・VVFケーブルの特徴

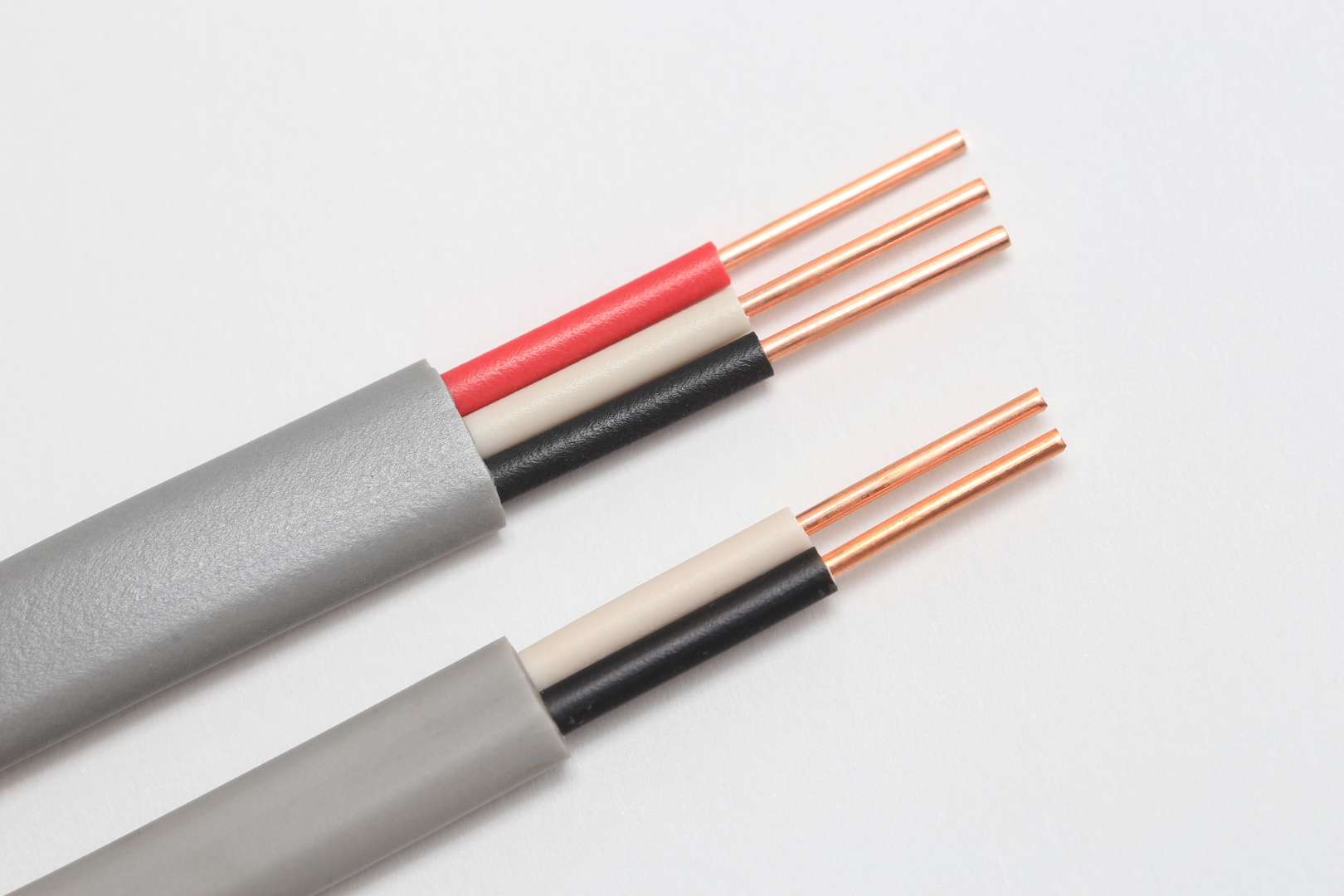

VVFとは、ビニル絶縁体で包まれた複数の銅線を、さらに平らなビニルのシース（外装）で覆ったケーブルのことです。

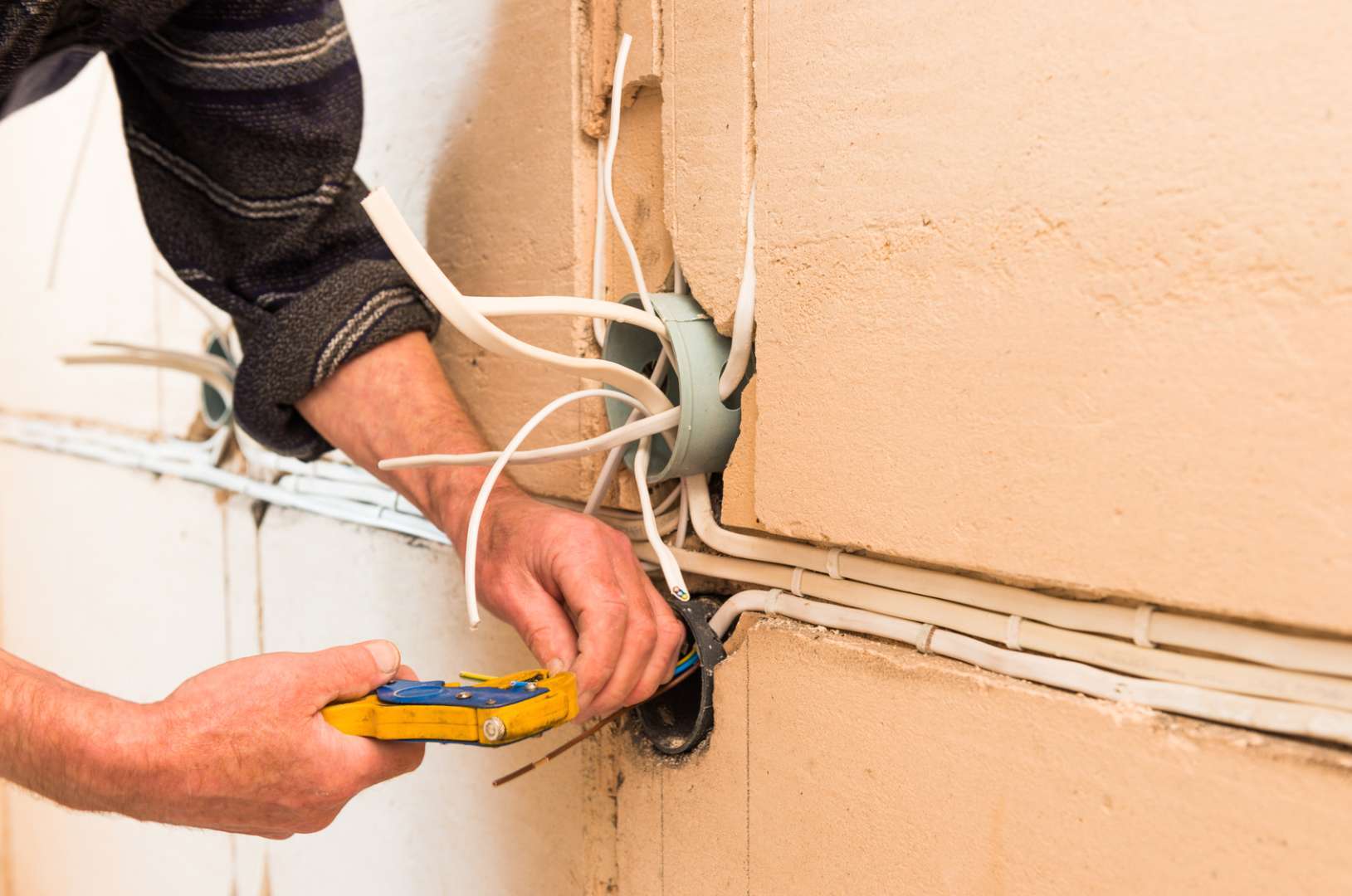

形が平ら（平形）なので、壁の中や天井裏などの狭いスペースにも収まりやすく、ステップルという固定具で打ち付けやすいのが大きなメリットです。
柔軟性があるため、角に合わせて曲げる作業もスムーズに行えます。家庭内の一般的な照明やコンセント回路のほとんどにこのVVFが使われており、住宅工事の主役とも言える存在です。
・屋内と屋外の正しい選択
非常に便利なVVFケーブルですが、実は「熱」や「紫外線」に弱いという弱点があります。そのため、基本的には「屋内用」として設計されています。
直射日光が当たる屋外にむき出しのまま設置すると、外側のビニルがボロボロに劣化して中の銅線が露出し、感電や火災を引き起こす危険があります。
どうしても屋外で使いたい場合は、日光を遮るための配管（電線を保護する管）の中に通すか、最初から屋外の環境に強い素材で作られた「CVケーブル」などを選定するのが現場のルールです。
・太さと許容電流の関係
ケーブルには、流せる電気の量（許容電流）に限界があります。VVFでよく使われるサイズは、芯の直径が「1.6mm」と「2.0mm」の2種類です。
1.6mmは約18アンペア、2.0mmは約23アンペアまで安全に流せますが、これを超えて電気を流し続けるとケーブルが熱を持ち、絶縁体が溶けてショートする事故に繋がります。
エアコンのような大きなエネルギーを必要とする機器には太い2.0mmを、照明には1.6mmを使うといった適切な選択が、建物の安全を守るために非常に重要です。
■まとめ
電線とケーブルの決定的な違いは、一番外側を保護する「皮（シース）」の有無にあります。住宅工事の主役であるVVFケーブルをはじめ、流す電流の大きさや屋内外の環境に合わせて正しい種類を選ぶことは、漏電や火災を防ぎ建物の安全を守るために非常に重要です。
最初は種類の多さや記号の見分け方に戸惑うかもしれませんが、こうした資材の知識は国家資格である「第二種電気工事士」の取得や、将来の収入アップに直結します。一つひとつの資材の特徴をしっかり理解し、現場での作業に活かしていきましょう。
焦らず基礎から学べる環境で経験を積み重ねていけば、未経験からでも必ず頼られる技術者へと成長できるはずです。
